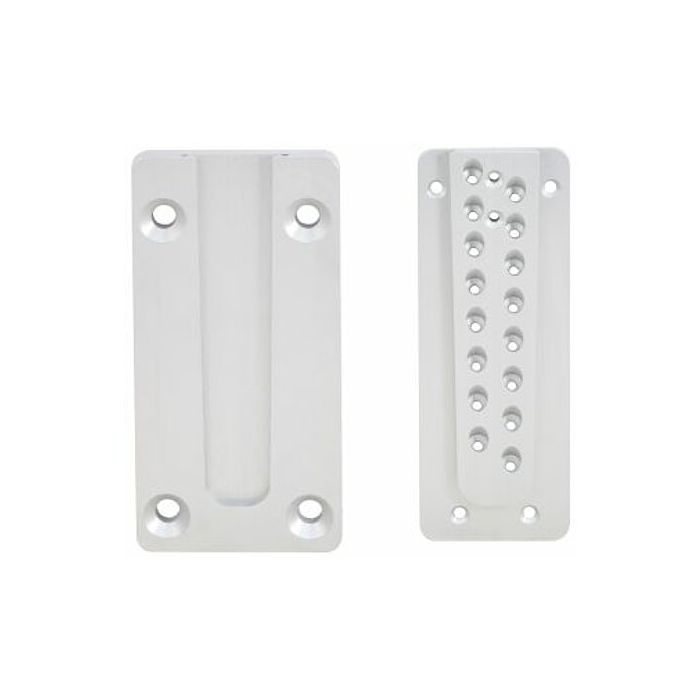

Pitzl zwaluwstaartverbinder metaal/beton 110/80x220x18mm

88322.3000
  • Op voorraad
  • Levertijd 3-4 werkdagen
€ 57,75 ( € 69,88 )
  • ”Ideal”
  • ”Mistercash”
  • ”DPD”
GLS
Betrouwbaar en snel
Vragen?
Wij staat 24/7 voor u klaar
Vergelijkbare producten
Product omschrijving

Deze zwaluwstaartverbinding is geschikt voor het bevestigen van houtconstructies aan beton- en staalconstructies. De verbinders worden voornamelijk gebruikt bij het leggen van vloeren. De zwaluwstaartverbinder dient dan bevestigd worden op de ondervloer. Er wordt beton bovenop de verbinding gestort.

Pitzl zwaluwstaartverbinding 110/80 x 220 x 18 mm

Houtbewerkingswinkel heeft een talrijk assortiment aan zwaluwstaartverbinders. Deze verbinding heeft een afmeting van 110/80 x 220 x 18 mm. Deze TÜV-gecertificeerde zwaluwstaartverbinding is gemaakt van aluminium. U kunt ook andere materialen naast hout zelf verbinden aan het hout. De maximale draagkracht van deze krachtige tool is 307 kN (= 31.305,28 kg.).

De zwaluwstaartverbinder is gemaakt in de vorm van een zwaluwstaart, zoals de naam al zegt. Het is daarnaast mogelijk om een onzichtbare verbinding te maken aan de hand van deze verbinder. Dit betekent dat de verbinding ‘verscholen’ zit tussen de materialen (na het beton storten).

De zwaluwstaartverbinding bestaat uit de zwaluwstaartslede (mannelijk) en de zwaluwstaartgroef (vrouwtje). Deze twee delen passen op slechts één manier in elkaar. De zwaluwstaartslede kan dus slechts op één manier in de zwaluwstaartgroef schuiven. Dit zorgt voor een sterke verbinding die perfect vervaardigd kan worden en zelfs zonder lijm al ontzettend sterk is.

Voordelen

  • Deze verbinders zijn brandbestendig
  • Deze zwaluwstaartverbinders kunnen een onzichtbare verbinding realiseren met behulp van een freesmachine en een mal
  • De verbinder is uitermate geschikt om staal- en betonconstructies te monteren op houtconstructies
  • Dankzij de speciaal gewalste vorm van de verbinder, is de verbinding makkelijk te monteren
  • Veel tijdbesparing door deze snelle montage
  • De kleine verbinder voor metaal/beton kan al 300 KN opnemen
  • Een robuuste en eenvoudige HVP-aansluiting op beton of staal
  • Een ankerplaat met betonankers zorgt ervoor dat de krachten goed in het betonelement worden aangebracht



Meestal wordt de verbinder gebruikt voor de bekisting en wapening van dunne, lichtgewicht betonvloeren op houten draagconstructies. Ook wordt deze verbinding gebruikt bij het monteren van een houten balk aan een betonnen muur.



Breedte balkaansluiting 80 mm
Breedte beton/metaal aansluiting 110 mm
Hoogte 220 mm
Totaal dikte van de verbinding 18 mm
Benodigde schroeven balkaansluiting 22 stuks
Diameter 5 x 60-100 mm
Benodigde schroeven beton/metaal aansluiting 4 stuks
Minimale houtmaat 80 x 240 mm

Specificaties
Meer informatie
Merk Pitzl
Hoogte (mm) 220
Breedte (mm) 110/80
Dikte (mm) 18
Afmetingen schroeven 5x60-100
Materiaal Aluminium
Eancode 4251409409086
